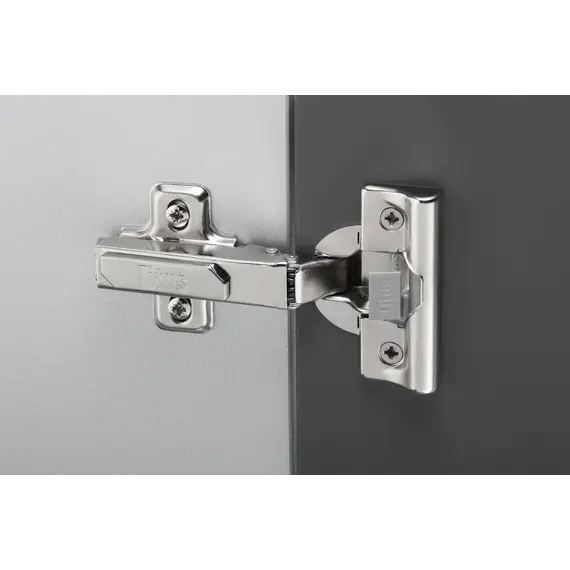

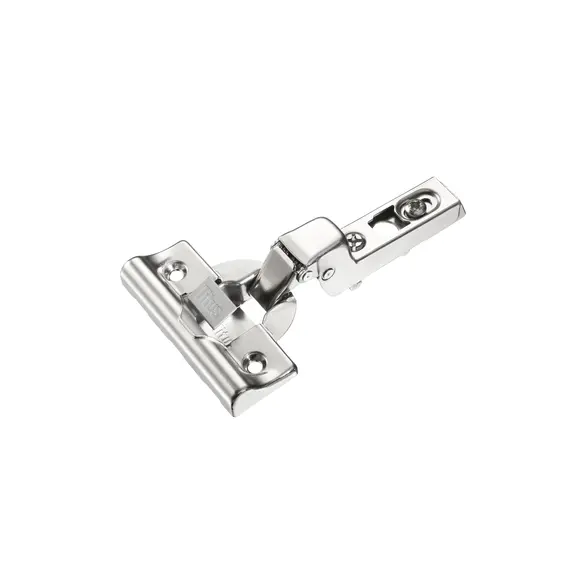

Представляем вашему вниманию высококачественную мебельную петлю Titus серии S-Type i3 с интегрированным доводчиком. Модель с артикулом 242-0999-054-00 имеет параметры 110/52/15 мм и представляет собой стандартную накладную петлю с увеличенным межосевым расстоянием 52 мм и вкладом 15 мм, что делает ее оптимальным решением для работы с фасадами средней и увеличенной толщины в специфических мебельных конструкциях.
Данная петля сочетает в себе надежность универсальной серии S-Type, усовершенствованный механизм плавного закрывания i3 и нестандартные геометрические параметры. Увеличенное межосевое расстояние 52 мм позволяет решать специфические конструкторские задачи и обеспечивает корректную геометрию открывания в мебельных модулях, где стандартные размеры не подходят. Вклад 15 мм оптимален для фасадов толщиной от 18 до 24 мм, обеспечивая правильные технологические зазоры.
Преимущества:
- Увеличенное межосевое расстояние 52 мм: Позволяет решать нестандартные конструкторские задачи и обеспечивает корректную геометрию открывания в специфических мебельных модулях, где стандартные размеры (48 мм) не обеспечивают правильной траектории движения фасада.

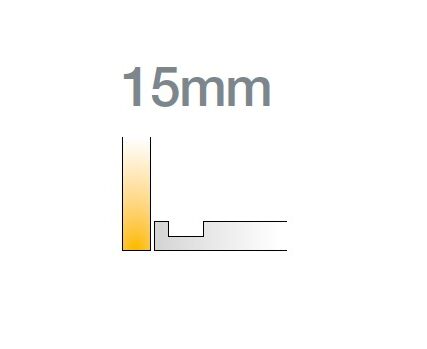

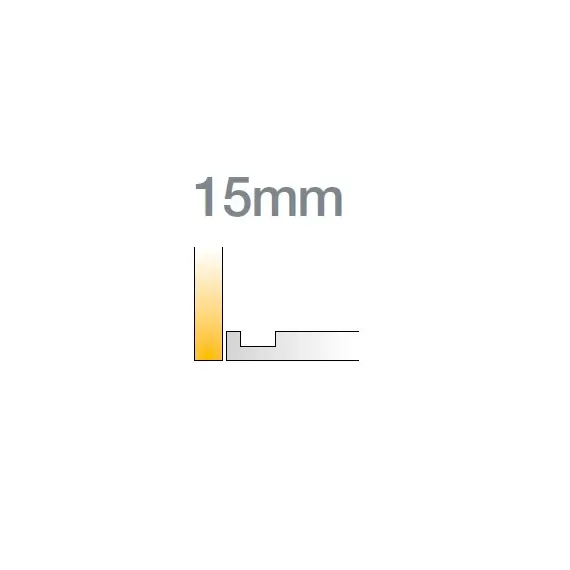

- Вклад 15 мм: Оптимальное решение для фасадов средней и увеличенной толщины (18-24 мм). Обеспечивает необходимые технологические зазоры и правильную геометрию открывания.
- Интегрированный доводчик i3: Фирменная технология Titus обеспечивает супер-плавное и бесшумное закрывание фасада, повышая комфорт использования мебели и продлевая срок службы фурнитуры за счет отсутствия ударных нагрузок.
- Стандартная серия S-Type: Универсальная система, совместимая с большинством ответных планок Titus и других производителей, что упрощает подбор комплектующих и замену фурнитуры.

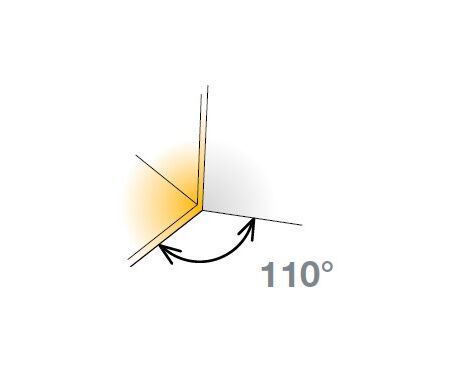

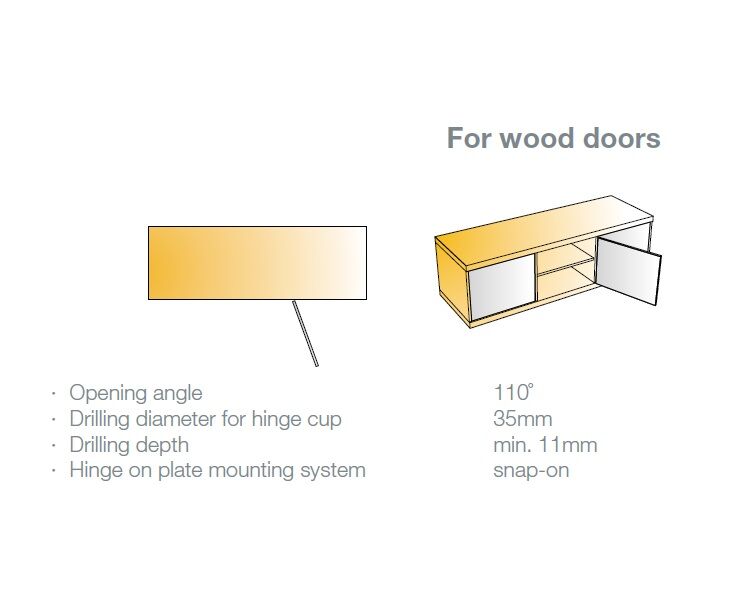

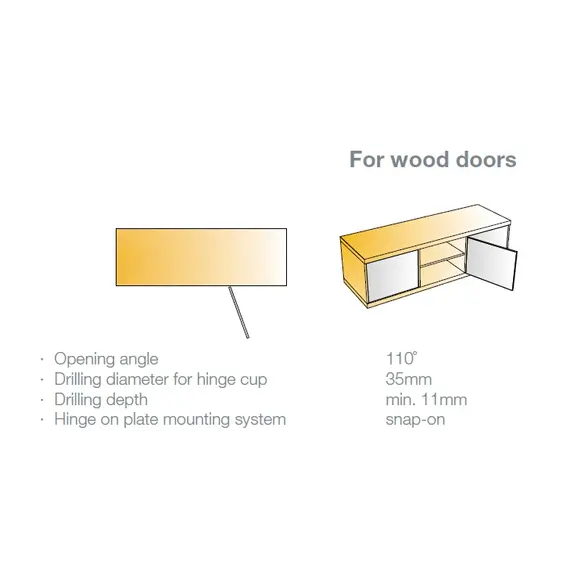

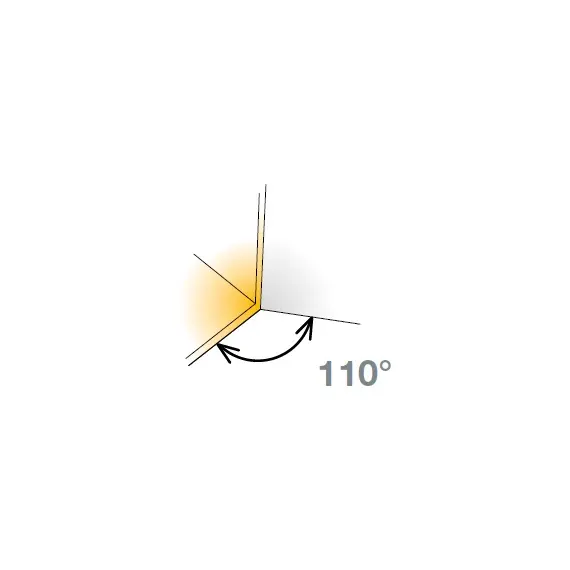

- Угол открывания 110°: Обеспечивает удобный и полный доступ к внутреннему пространству шкафа или тумбы.
- Надежность бренда: Titus является мировым лидером в производстве мебельной фурнитуры, что гарантирует высокое качество материалов, точность изготовления и долговечность изделия.
- Трехмерная регулировка: Возможность точной настройки положения фасада по вертикали, горизонтали и глубине после установки позволяет компенсировать погрешности сверления и добиться идеального прилегания.
- Система легкого монтажа: Удобная клип-система позволяет быстро навешивать и снимать фасад без использования инструмента.
Сфера применения:
Благодаря увеличенному межосевому расстоянию и оптимальному вкладу, данная петля рекомендуется для широкого спектра мебельных проектов:
- Кухонные гарнитуры: Навесные и напольные шкафы с фасадами толщиной 18-24 мм, особенно в модулях, где требуется нестандартное межосевое расстояние.
- Корпусная мебель для жилых помещений: Шкафы, комоды, тумбы в гостиных, спальнях, прихожих с фасадами увеличенной толщины.
- Мебель со специфической геометрией: Модули, где стандартное межосевое расстояние 48 мм не обеспечивает корректного открывания из-за особенностей конструкции.
- Офисная мебель: Шкафы и тумбы в административных и рабочих помещениях.
- Торговая и выставочная мебель: Витрины и стенды с нестандартными требованиями к геометрии фасадов.
- Встроенная мебель: Конструкции, требующие точной подгонки фасадов под конкретные размеры.
Условия хранения:
- Хранить изделие в заводской упаковке в сухом, отапливаемом складском помещении.
- Температурный режим хранения: от +5°C до +35°C. Относительная влажность воздуха – не более 65-70%.
- Избегать воздействия прямых солнечных лучей, агрессивных химических веществ (кислоты, щелочи, растворители, абразивы).
- Беречь от механических повреждений, ударов и падений – это критически важно для сохранения точной геометрии петли и работоспособности механизма доводчика i3.
- Не распаковывать заводскую упаковку до момента начала монтажа для сохранения защитного покрытия от царапин и пыли.
Рекомендации по установке:
- Проверка соответствия: Перед установкой убедитесь, что параметры петли (межосевое расстояние 52 мм, вклад 15 мм) соответствуют толщине вашего фасада и конфигурации мебельного модуля.

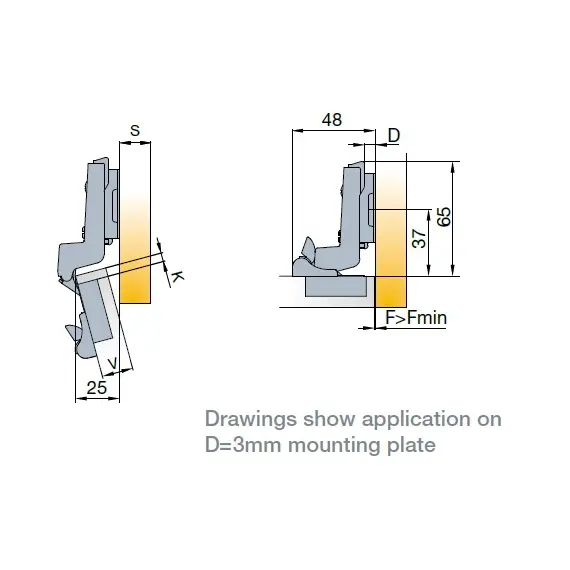

- Точная разметка: Внимательно изучите инструкцию по присадке. Увеличенное межосевое расстояние 52 мм требует особой точности при разметке положения ответной планки на корпусе и чашки на фасаде. Используйте качественные измерительные инструменты.

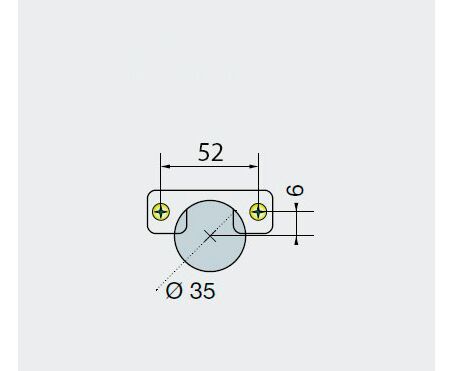

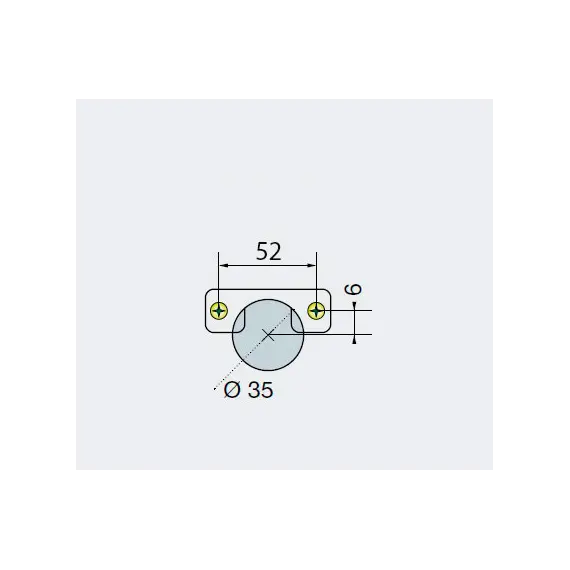

- Сверление под чашку: Высверлите глухое отверстие под чашку петли диаметром 35 мм, используя сверло Форстнера. Сверление производите на низких оборотах, строго перпендикулярно плоскости фасада. Глубина сверления должна точно соответствовать высоте чашки (обычно 12-13 мм).

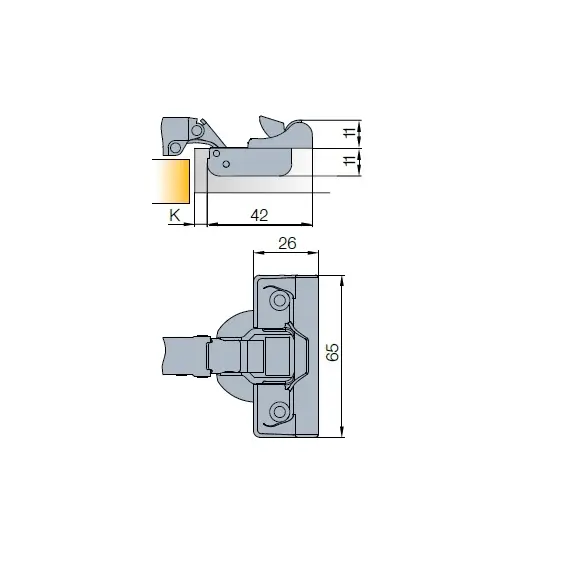

- Крепление петли на фасад: Установите петлю в подготовленное отверстие и зафиксируйте ее с помощью двух саморезов через монтажные ушки. Используйте саморезы, соответствующие материалу фасада (рекомендуется 3,5×15 мм или 3,5×16 мм).

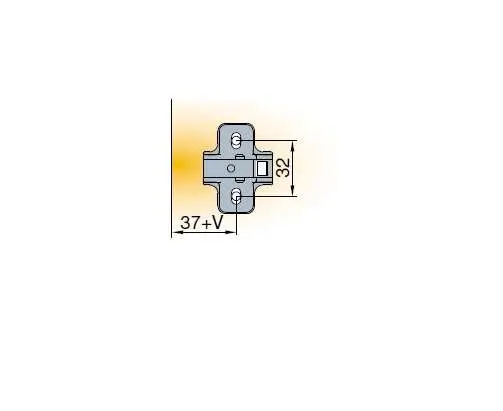

- Монтаж ответной планки: Установите ответную планку на корпус мебели, строго соблюдая размеры присадки, указанные в инструкции для межосевого расстояния 52 мм. Используйте качественный крепеж, соответствующий материалу корпуса.
- Навешивание и проверка: Навесьте фасад на петлю, защелкнув механизм. Аккуратно проверьте ход фасада на всем протяжении открывания. Он не должен задевать корпус.

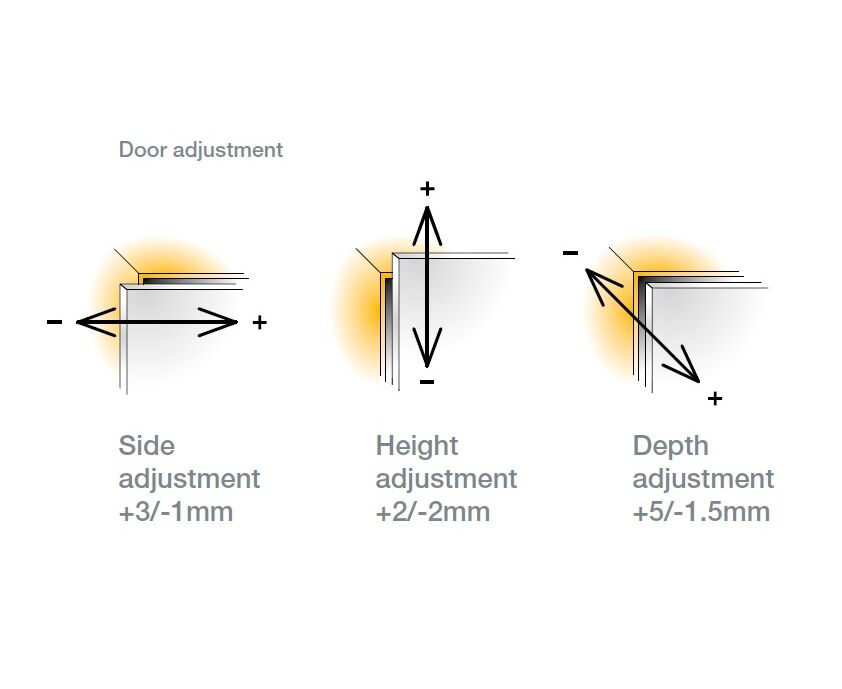

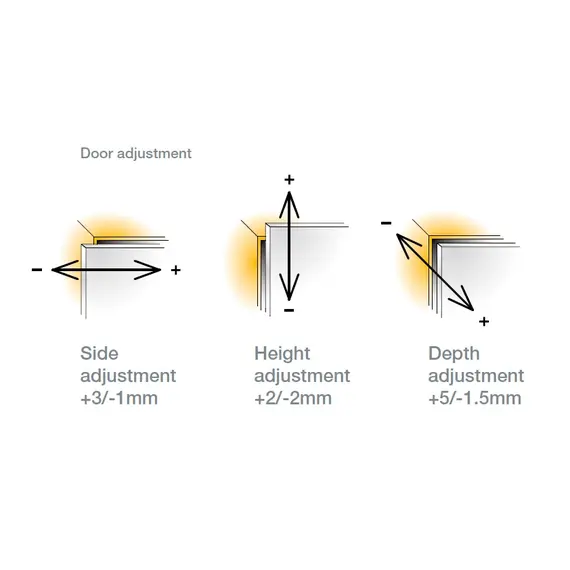

- Регулировка: Выполните трехмерную регулировку положения фасада для достижения равномерных зазоров по периметру. Регулировку производите последовательно: сначала вертикаль, затем горизонталь, затем глубина прижима.
- Проверка работы доводчика: Убедитесь, что механизм доводчика i3 срабатывает корректно: фасад должен плавно притягиваться в закрытое положение без рывков, ускорений и посторонних звуков. При необходимости отрегулируйте скорость закрывания с помощью специального регулировочного винта (если предусмотрено конструкцией).
