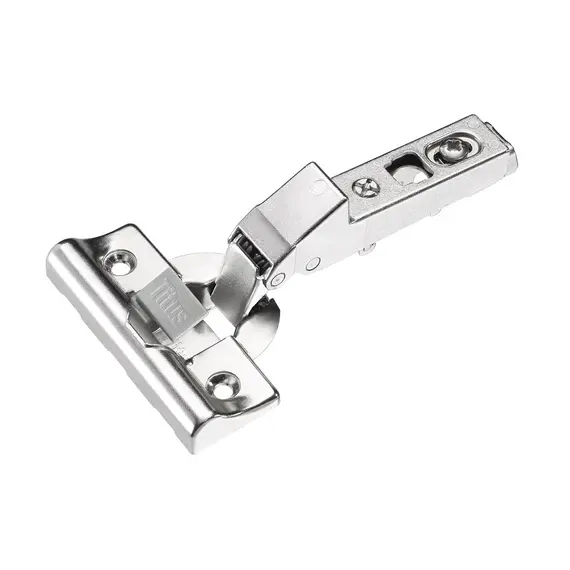

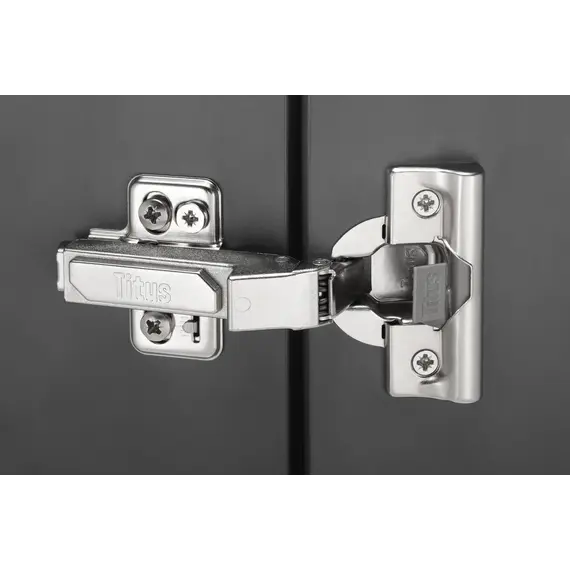

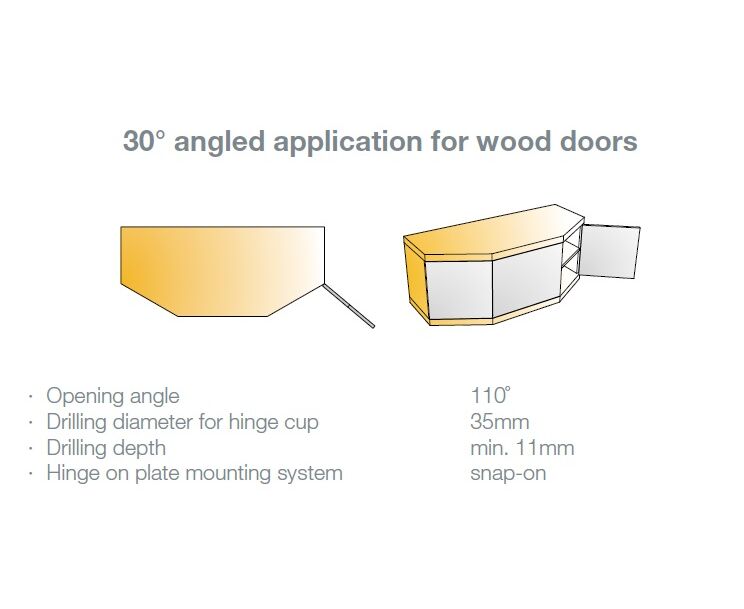

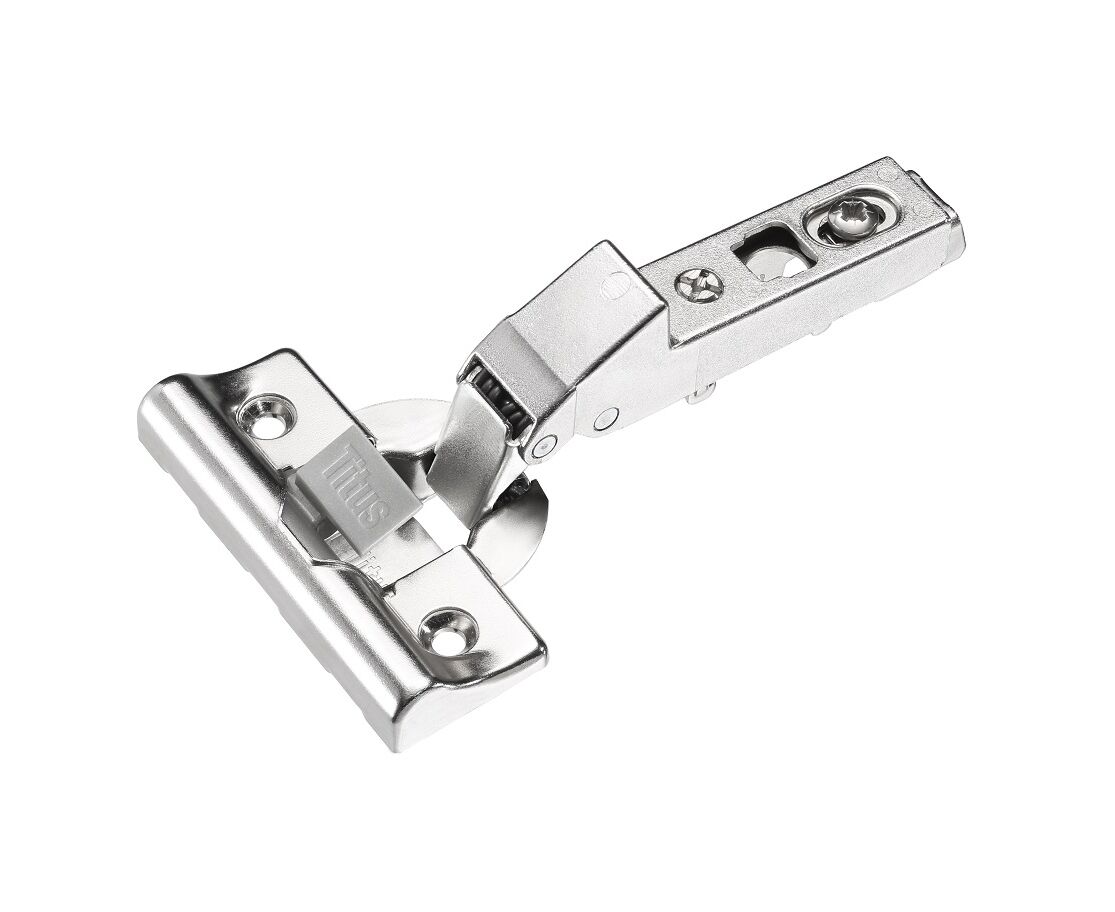

Представляем вашему вниманию специализированное решение для нестандартных мебельных конструкций — угловую мебельную петлю Titus серии S-Type i3 с интегрированным доводчиком и фиксированным углом открывания 30 градусов. Модель с артикулом 242-0923-650-00 имеет параметры 110/52/9 мм и предназначена для установки на фасады в специфических угловых модулях с ограниченным доступом.
Данная петля относится к категории узкоспециализированных угловых решений и применяется в конструкциях, где требуется минимальный угол открывания фасада. Увеличенное межосевое расстояние 52 мм и вклад 9 мм обеспечивают корректную геометрию открывания в сложных угловых конфигурациях. Встроенный механизм плавного закрывания i3 гарантирует мягкое и бесшумное притягивание дверцы, несмотря на нестандартную траекторию движения.
Преимущества:
- Специализированный угол 30°: Уникальное решение для мебельных конструкций, где фасад должен открываться строго под углом 30 градусов. Идеально для боковых секций угловых шкафов, ниш и других труднодоступных мест.
- Увеличенное межосевое расстояние 52 мм: Обеспечивает корректную геометрию открывания в специфических угловых модулях, где стандартные размеры не позволяют добиться правильной траектории движения фасада.

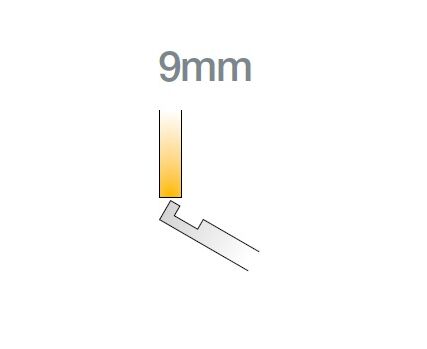

- Вклад 9 мм: Оптимальное решение для фасадов средней толщины (16-22 мм) в угловых конструкциях.
- Интегрированный доводчик i3: Фирменная технология Titus обеспечивает супер-плавное и бесшумное закрывание фасада, повышая комфорт использования мебели даже при нестандартной траектории движения.
- Стандартная серия S-Type: Универсальная система, совместимая с большинством ответных планок Titus, что упрощает подбор комплектующих.
- Надежность бренда: Titus является мировым лидером в производстве мебельной фурнитуры, гарантирующим высочайшее качество материалов, точность изготовления и долговечность изделий.

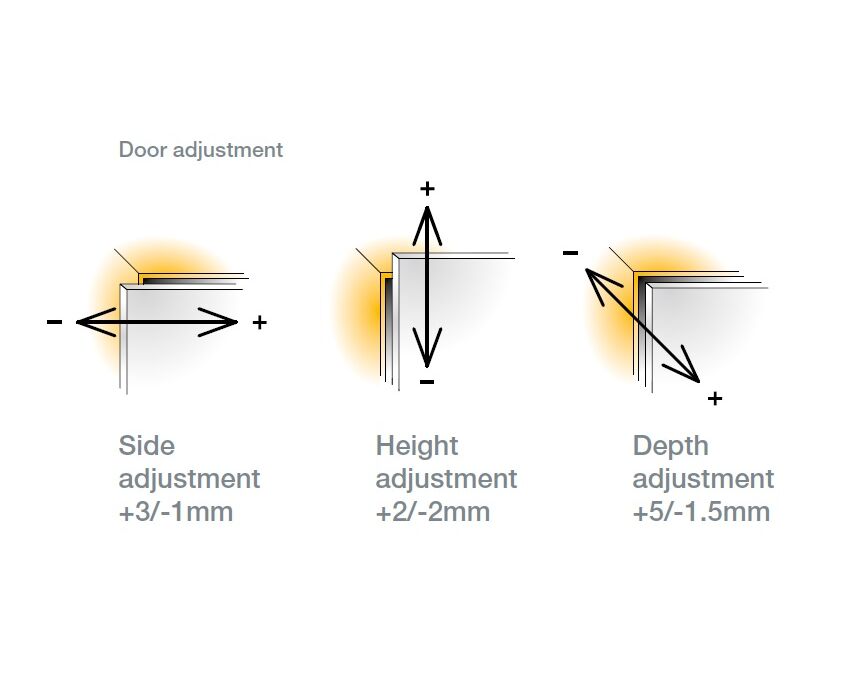

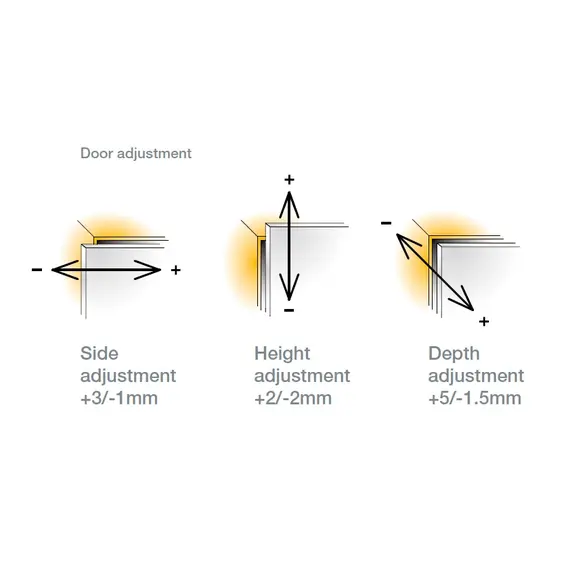

- Трехмерная регулировка: Возможность точной настройки положения фасада по вертикали, горизонтали и глубине после установки позволяет компенсировать погрешности монтажа в сложных угловых конструкциях.
- Система легкого монтажа: Удобная клип-система позволяет быстро навешивать и снимать фасад.
Сфера применения:
Благодаря специализированному углу открывания, данная петля рекомендуется для уникальных мебельных проектов:
- Узкие угловые шкафы: Конструкции в ограниченном пространстве, где фасад может открываться только на небольшой угол.
- Боковые секции угловых кухонных гарнитуров: Модули, расположенные вплотную к стене или другим препятствиям.
- Мебель для ниш и эркеров: Конструкции, устанавливаемые в помещениях с нестандартной архитектурой.
- Встроенная мебель в мансардах и помещениях со скошенными стенами: Где требуется точная подгонка фасадов под нестандартные углы.
- Специализированная торговая мебель: Витрины и стенды с ограниченным доступом.
- Дизайнерские проекты: Мебель со сложной геометрией, требующая нестандартных углов открывания.
Условия хранения:
- Хранить изделие в заводской упаковке в сухом, отапливаемом складском помещении.
- Температурный режим хранения: от +5°C до +35°C. Относительная влажность воздуха – не более 65-70%.
- Избегать воздействия прямых солнечных лучей, агрессивных химических веществ (кислоты, щелочи, растворители, абразивы).
- Беречь от механических повреждений, ударов и падений – это критически важно для сохранения точной геометрии угловой петли и работоспособности механизма доводчика i3.
- Не распаковывать заводскую упаковку до момента начала монтажа.
Рекомендации по установке:
- Проверка соответствия: Перед установкой убедитесь, что угол открывания 30° действительно соответствует реальной конфигурации вашего модуля. Несоответствие параметров приведет к некорректной работе фасада.
- Учет геометрии: Для угловых петель с углом 30° критически важно правильно рассчитать положение фасада относительно корпуса. Учитывайте толщину фасада и расположение соседних элементов.

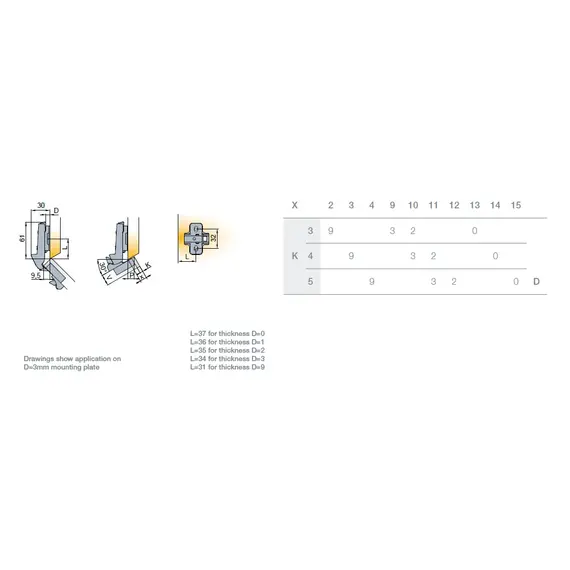

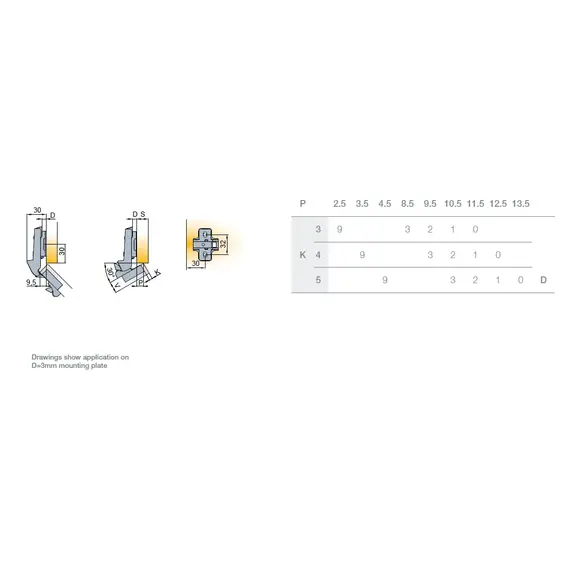

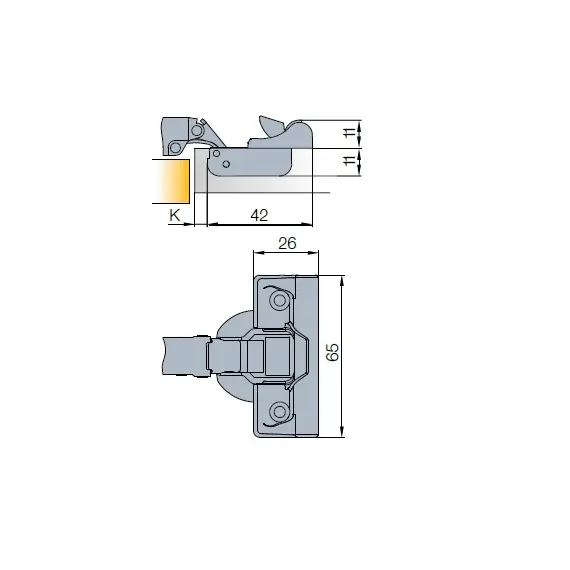

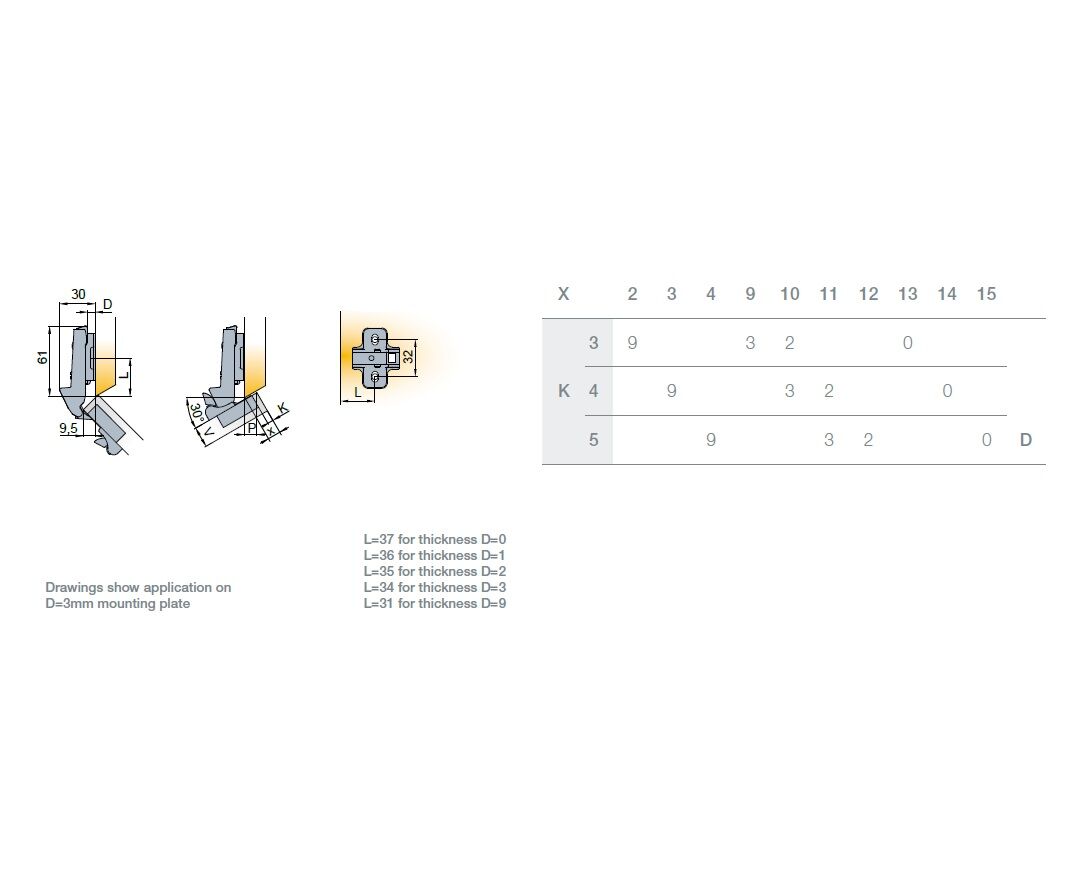

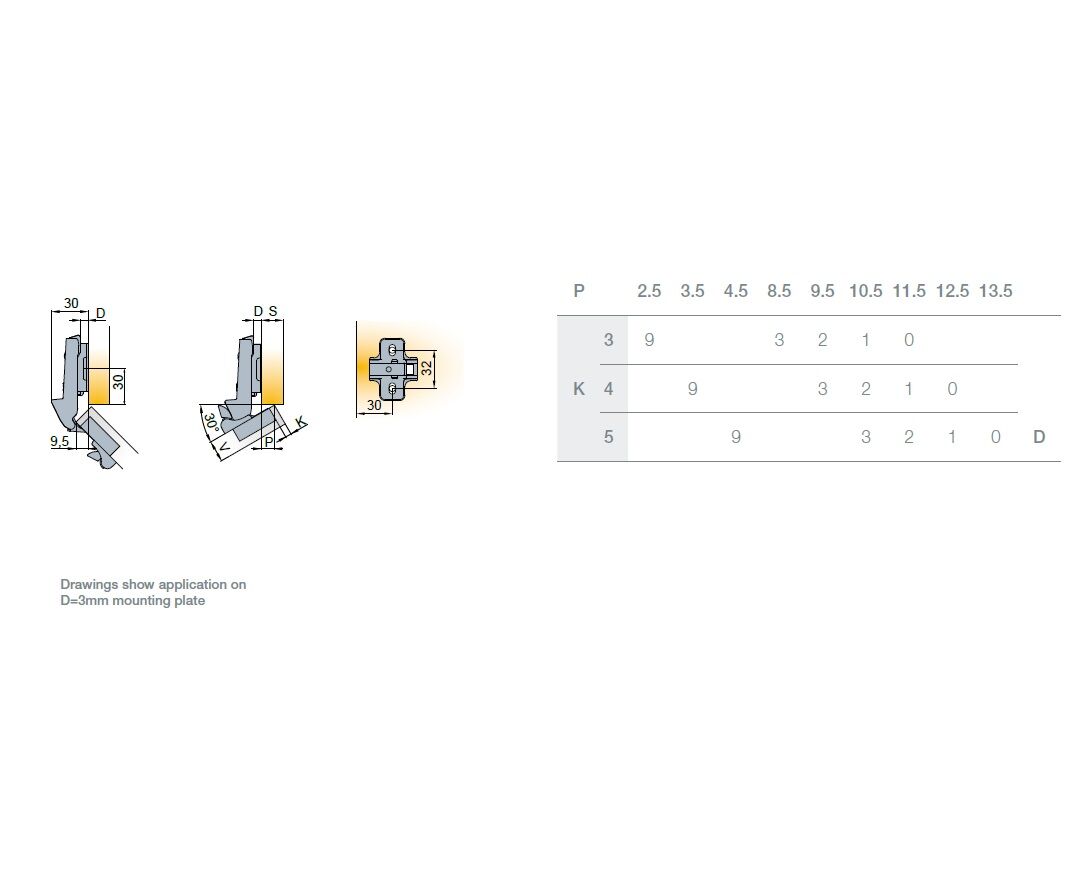

- Точная разметка: Данная петля требует особой точности при разметке. Внимательно изучите инструкцию по присадке. Параметры (межосевое 52 мм, вклад 9 мм, угол 30°) должны быть строго соблюдены.

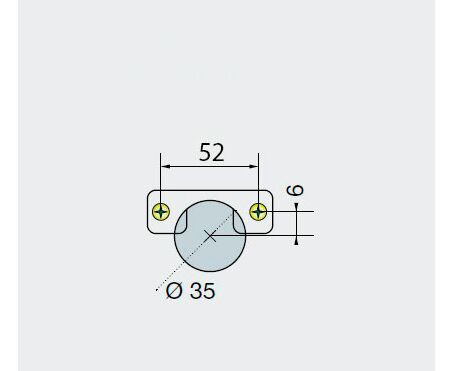

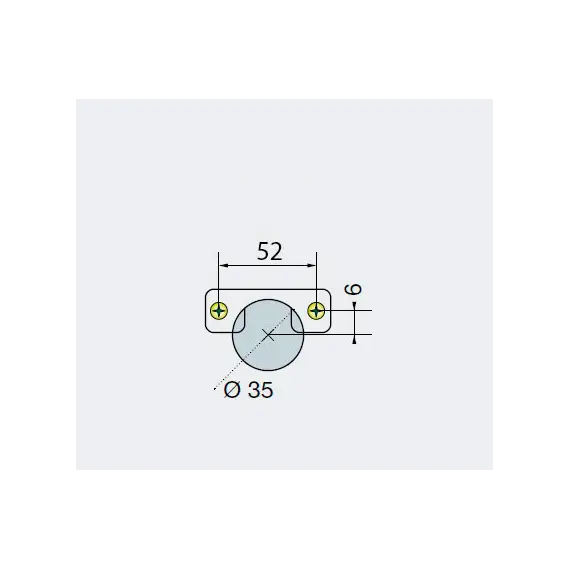

- Сверление под чашку: Высверлите глухое отверстие под чашку петли диаметром 35 мм, используя сверло Форстнера. Сверление производите на низких оборотах, строго перпендикулярно плоскости фасада.
- Крепление петли на фасад: Установите петлю в подготовленное отверстие и зафиксируйте ее с помощью двух саморезов через монтажные ушки. Используйте саморезы 3,5×15 мм или 3,5×16 мм.

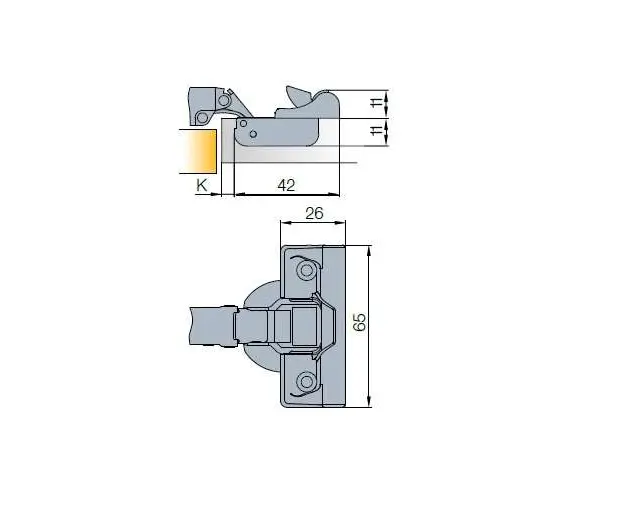

- Монтаж ответной планки: Установите ответную планку на корпус мебели, строго соблюдая размеры присадки, указанные в инструкции для данной угловой конфигурации.
- Навешивание и проверка: Навесьте фасад на петлю, защелкнув механизм. Аккуратно проверьте траекторию движения: фасад не должен задевать корпус мебели на всем протяжении открывания до 30°.
- Регулировка: Выполните трехмерную регулировку положения фасада для достижения равномерных зазоров по периметру. В угловых конструкциях с малым углом регулировка требует особого терпения.
- Проверка работы доводчика: Убедитесь, что механизм доводчика i3 срабатывает корректно на всем диапазоне закрывания. При необходимости отрегулируйте скорость закрывания.
