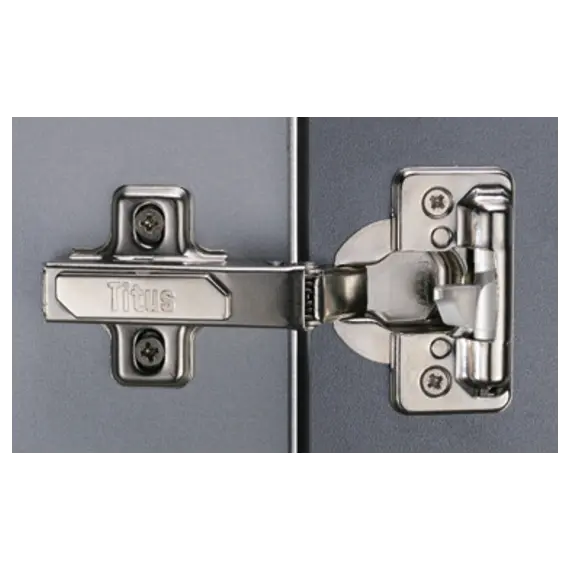

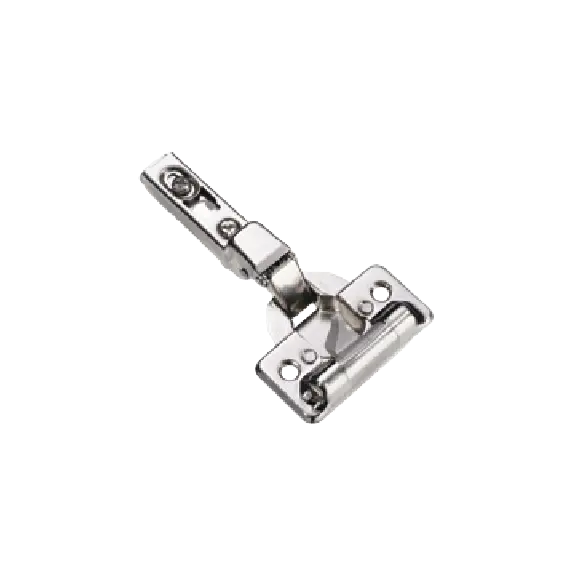

Представляем вашему вниманию высококачественную мебельную петлю Titus серии S-Type-i с интегрированным доводчиком и фиксированным углом открывания 90 градусов. Модель с артикулом 954-0U81-050-ST имеет параметры 110/48/9 мм и представляет собой стандартную накладную петлю, оптимизированную для установки в конструкциях, где требуется ограничение угла открывания фасада при стандартном вкладе.
Данная петля сочетает в себе надежность универсальной серии S-Type, усовершенствованный механизм плавного закрывания i3 и стандартный вклад 9 мм. Фиксированный угол 90° идеально подходит для узких проходов, встроенной мебели в нишах и ситуаций, где необходимо предотвратить столкновение фасада с соседними элементами. Вклад 9 мм оптимален для фасадов стандартной толщины (16-22 мм), обеспечивая правильные технологические зазоры.
Преимущества:
- Фиксированный угол 90°: Ограничение открывания строго до 90 градусов идеально подходит для узких проходов, встроенной мебели в нишах, а также для предотвращения ударов ручек о соседние стены или мебель. Обеспечивает достаточный доступ к содержимому при ограниченном пространстве.

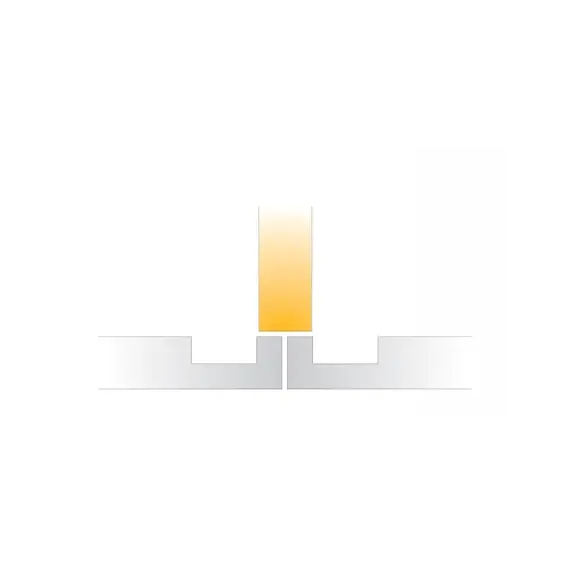

- Вклад 9 мм: Стандартное решение для фасадов толщиной 16-22 мм. Обеспечивает необходимые технологические зазоры и правильную геометрию открывания для большинства типов корпусной мебели.
- Интегрированный доводчик i3: Фирменная технология Titus обеспечивает супер-плавное и бесшумное закрывание фасада, повышая комфорт использования мебели и продлевая срок службы фурнитуры за счет отсутствия ударных нагрузок.
- Стандартное межосевое расстояние 48 мм: Унифицированный размер обеспечивает совместимость с большинством стандартных ответных планок Titus, что упрощает проектирование и сборку, а также замену фурнитуры.
- Стандартная серия S-Type: Универсальная система, совместимая с широким ассортиментом ответных планок, что упрощает подбор комплектующих.
- Надежность бренда: Titus является мировым лидером в производстве мебельной фурнитуры, гарантирующим высочайшее качество материалов, точность изготовления и долговечность изделий.

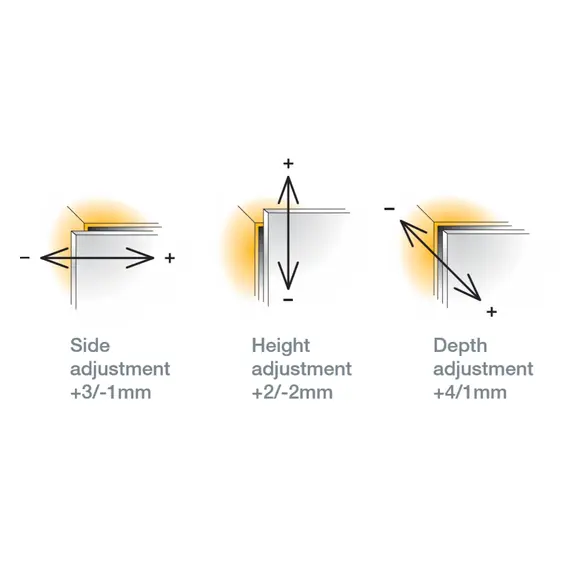

- Трехмерная регулировка: Возможность точной настройки положения фасада по вертикали, горизонтали и глубине после установки позволяет идеально выровнять дверцы.
- Система легкого монтажа: Удобная клип-система позволяет быстро навешивать и снимать фасад без использования инструмента.
Сфера применения:

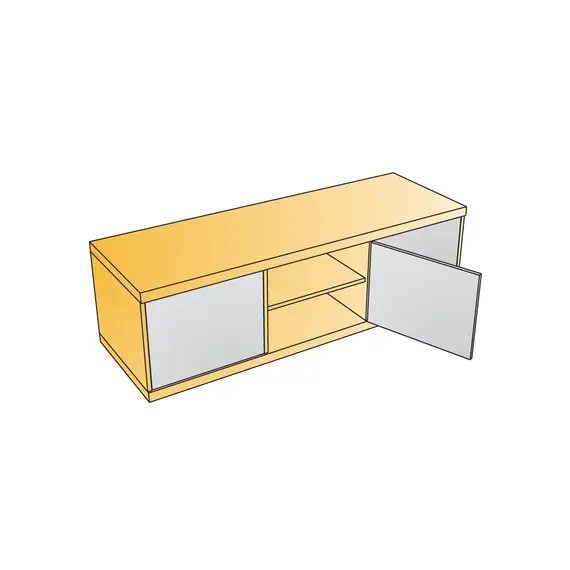

Благодаря фиксированному углу 90° и стандартному вкладу, данная петля рекомендуется для широкого спектра мебельных проектов с ограниченным пространством:
- Встроенная мебель в нишах: Шкафы и стеллажи, установленные в ограниченном пространстве, где недопустим вылет фасада более чем на 90°.
- Мебель для узких коридоров и прихожих: Где каждый сантиметр пространства имеет значение, и дверца не должна блокировать проход.
- Кухонные гарнитуры: Навесные и напольные шкафы, расположенные рядом с выступающими элементами, стенами или бытовой техникой.
- Офисная мебель: Шкафы и тумбы в компактных офисных пространствах.
- Мебель для ванных комнат: Компактные решения с ограниченным пространством.
- Корпусная мебель для жилых помещений: Шкафы, комоды, тумбы в помещениях с ограниченной площадью.
- Торговая и выставочная мебель: Витрины и стенды в ограниченном пространстве.
Условия хранения:
- Хранить изделие в заводской упаковке в сухом, отапливаемом складском помещении.
- Температурный режим хранения: от +5°C до +35°C. Относительная влажность воздуха – не более 65-70%.
- Избегать воздействия прямых солнечных лучей, агрессивных химических веществ (кислоты, щелочи, растворители, абразивы).
- Беречь от механических повреждений, ударов и падений – это критически важно для сохранения точной геометрии петли и работоспособности механизма доводчика i3.
- Не распаковывать заводскую упаковку до момента начала монтажа для сохранения защитного покрытия от царапин и пыли.
Рекомендации по установке:
- Проверка соответствия: Перед установкой убедитесь, что угол открывания 90° соответствует реальной конфигурации вашего модуля и что вклад 9 мм совместим с толщиной вашего фасада (рекомендуется 16-22 мм).
- Учет пространства: Убедитесь, что ограничение угла до 90° не создаст неудобств при использовании мебели и обеспечит достаточный доступ к содержимому.

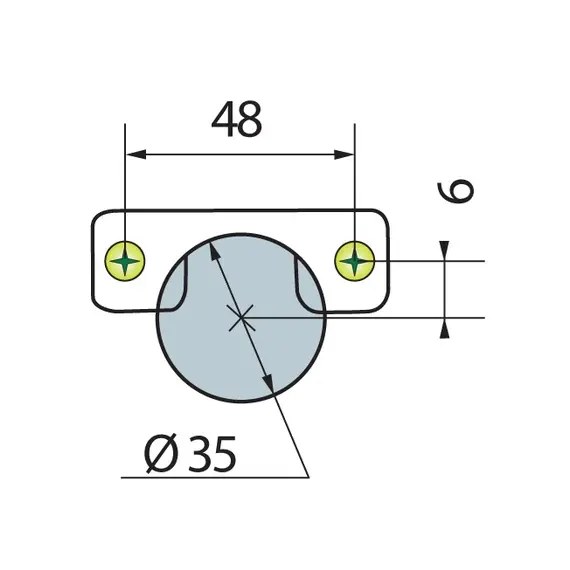

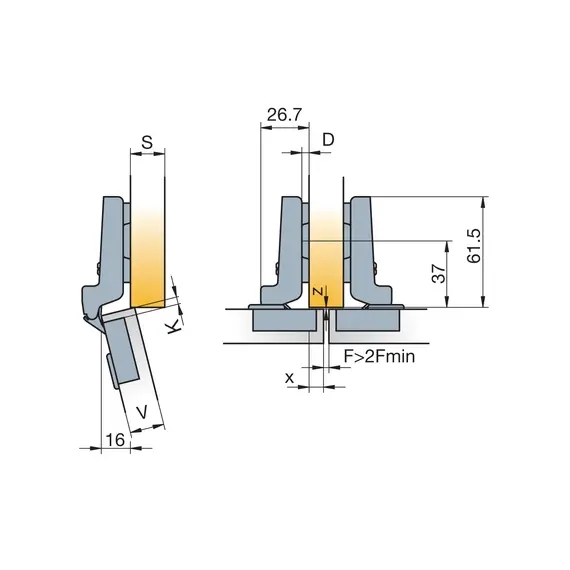

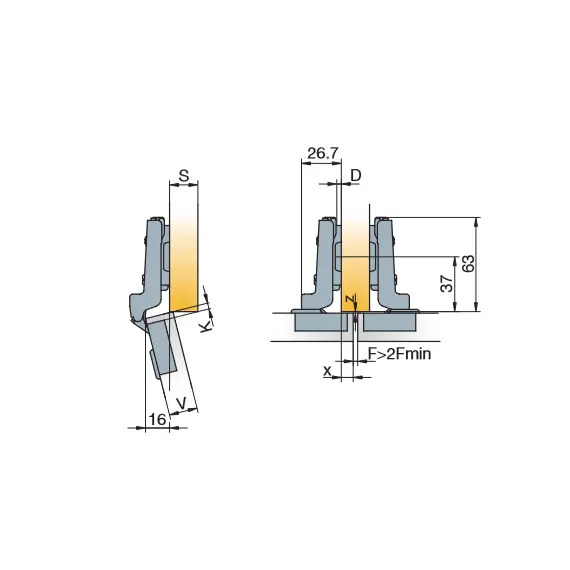

- Точная разметка: Выполните стандартную разметку под накладную петлю с межосевым расстоянием 48 мм. Расстояние от края фасада до центра чашки (параметр K) обычно составляет 3-6 мм в зависимости от желаемого зазора.

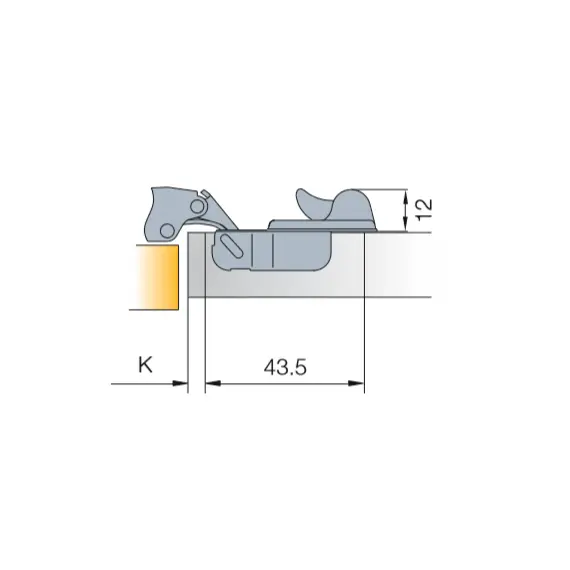

- Сверление под чашку: Высверлите глухое отверстие под чашку петли диаметром 35 мм, используя сверло Форстнера. Сверление производите на низких оборотах, строго перпендикулярно плоскости фасада. Глубина сверления должна точно соответствовать высоте чашки (обычно 12-13 мм).
- Крепление петли на фасад: Установите петлю в подготовленное отверстие и зафиксируйте ее с помощью двух саморезов через монтажные ушки. Используйте саморезы, соответствующие материалу фасада (рекомендуется 3,5×15 мм или 3,5×16 мм).
- Монтаж ответной планки: Установите ответную планку на корпус мебели, строго соблюдая размеры присадки. Используйте качественный крепеж, соответствующий материалу корпуса.
- Навешивание и проверка: Навесьте фасад на петлю, защелкнув механизм. Аккуратно проверьте ход фасада на всем протяжении открывания до 90°. Он не должен задевать корпус или соседние элементы.
- Регулировка: Выполните трехмерную регулировку положения фасада для достижения равномерных зазоров по периметру. Регулировку производите последовательно: сначала вертикаль, затем горизонталь, затем глубина прижима.
- Проверка работы доводчика: Убедитесь, что механизм доводчика i3 срабатывает корректно: фасад должен плавно притягиваться в закрытое положение без рывков, ускорений и посторонних звуков. При необходимости отрегулируйте скорость закрывания с помощью специального регулировочного винта (если предусмотрено конструкцией).
