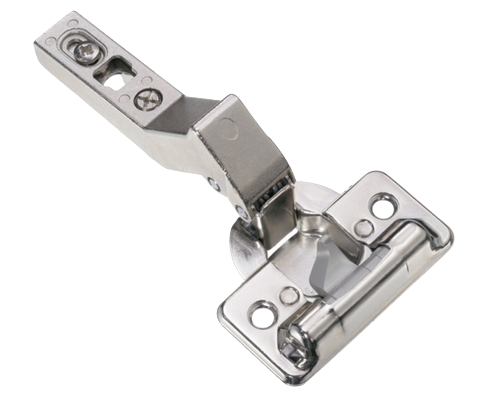

Представляем вашему вниманию специализированное решение для угловых мебельных конструкций с массивными фасадами — мебельную петлю Titus серии S-Type-i с интегрированным доводчиком и фиксированным углом открывания 45 градусов. Модель с артикулом 954-0E14-050-ST имеет параметры 110/48/18 мм и предназначена для установки на толстые фасады и фальшпанели в угловых модулях.
Данная петля относится к категории угловых решений для массивных фасадов и применяется в конструкциях Г-образных кухонь, угловых шкафов и другой мебели со сложной геометрией. Стандартное межосевое расстояние 48 мм обеспечивает совместимость с большинством ответных планок. Увеличенный вклад 18 мм позволяет работать с фасадами толщиной от 22 мм и более. Встроенный механизм плавного закрывания i3 гарантирует мягкое и бесшумное закрывание даже при нестандартной траектории движения.
Преимущества:
- Специализированный угол 45°: Петля оптимизирована для угловых мебельных конструкций, где фасад открывается строго под углом 45 градусов. Идеальное решение для боковых секций Г-образных кухонь, угловых шкафов и других конструкций со сложной геометрией.
- Увеличенный вклад 18 мм: Позволяет устанавливать петлю на толстые фасады (от 22 мм) и массивные фальшпанели в угловых конструкциях, сохраняя правильную геометрию открывания и необходимые технологические зазоры.
- Стандартное межосевое расстояние 48 мм: Унифицированный размер обеспечивает совместимость с большинством стандартных ответных планок Titus, что упрощает проектирование, сборку и замену фурнитуры.
- Интегрированный доводчик i3: Фирменная технология Titus обеспечивает супер-плавное и бесшумное закрывание фасада, повышая комфорт использования мебели и продлевая срок службы фурнитуры за счет отсутствия ударных нагрузок.
- Стандартная серия S-Type: Универсальная система, совместимая с широким ассортиментом ответных планок, что упрощает подбор комплектующих.
- Надежность бренда: Titus является мировым лидером в производстве мебельной фурнитуры, гарантирующим высочайшее качество материалов, точность изготовления и долговечность изделий.
- Трехмерная регулировка: Возможность точной настройки положения фасада по вертикали, горизонтали и глубине после установки позволяет идеально выровнять массивные дверцы.

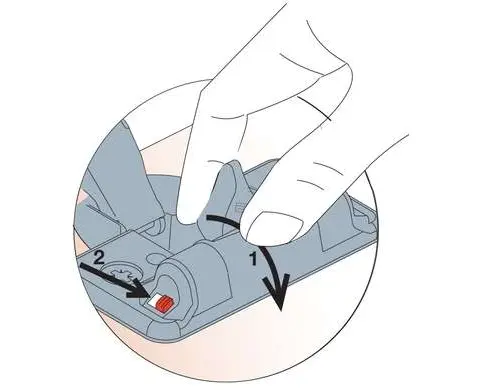

- Система легкого монтажа: Удобная клип-система позволяет быстро навешивать и снимать фасад без использования инструмента.
Сфера применения:
Благодаря специализированному углу открывания и увеличенному вкладу, данная петля рекомендуется для угловых мебельных проектов с массивными фасадами:
- Угловые кухонные гарнитуры: Нижние и верхние угловые модули Г-образных и П-образных кухонь с фасадами толщиной 22-28 мм и более.
- Угловые шкафы в жилых помещениях: Шкафы-купе, стеллажи и гардеробные системы с массивными фасадами.
- Мебель с фальшпанелями в угловых конструкциях: Премиальная мебель с толстыми накладными панелями.
- Встроенная мебель в нишах: Конструкции, установленные в ограниченном пространстве с нестандартной конфигурацией проемов.
- Мебель для общественных помещений: Гостиницы, рестораны, бутики.
- Дизайнерские проекты: Мебель со сложной геометрией, требующая нестандартных углов открывания.
Условия хранения:
- Хранить изделие в заводской упаковке в сухом, отапливаемом складском помещении.
- Температурный режим хранения: от +5°C до +35°C. Относительная влажность воздуха – не более 65-70%.
- Избегать воздействия прямых солнечных лучей, агрессивных химических веществ (кислоты, щелочи, растворители, абразивы).
- Беречь от механических повреждений, ударов и падений – это критически важно для сохранения точной геометрии угловой петли и работоспособности механизма доводчика i3.
- Не распаковывать заводскую упаковку до момента начала монтажа для сохранения защитного покрытия от царапин и пыли.
Рекомендации по установке:
- Проверка соответствия: Перед установкой убедитесь, что угол открывания 45° соответствует реальной конфигурации вашего углового модуля, а вклад 18 мм совместим с толщиной фасада (рекомендуется от 22 мм).
- Расчет нагрузки: Для тяжелых угловых фасадов произведите расчет количества петель. Рекомендуется использовать не менее 3-4 петель на дверцу.
- Учет геометрии: Для угловых петель с массивными фасадами важно правильно рассчитать положение фасада относительно корпуса с учетом толщины и необходимых зазоров.

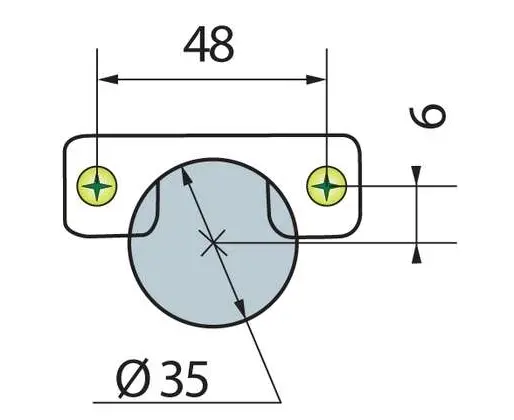

- Точная разметка: Выполните разметку под накладную петлю с межосевым расстоянием 48 мм. Расстояние от края фасада до центра чашки (параметр K) должно соответствовать инструкции.
- Сверление под чашку: Высверлите глухое отверстие под чашку петли диаметром 35 мм, используя сверло Форстнера на низких оборотах, строго перпендикулярно плоскости фасада.
- Крепление петли на фасад: Установите петлю в отверстие и зафиксируйте усиленными саморезами (рекомендуется 4×16 мм).
- Монтаж ответной планки: Установите планку на корпус, строго соблюдая размеры присадки. Для тяжелых фасадов используйте усиленный крепеж (конфирматы).
- Усиление корпуса: При особо тяжелых фасадах усильте место крепления планки.
- Навешивание и проверка: Навесьте фасад, проверьте ход до 45°, убедитесь в отсутствии задеваний.
- Регулировка и проверка доводчика: Выполните трехмерную регулировку и настройку скорости закрывания доводчика i3.
