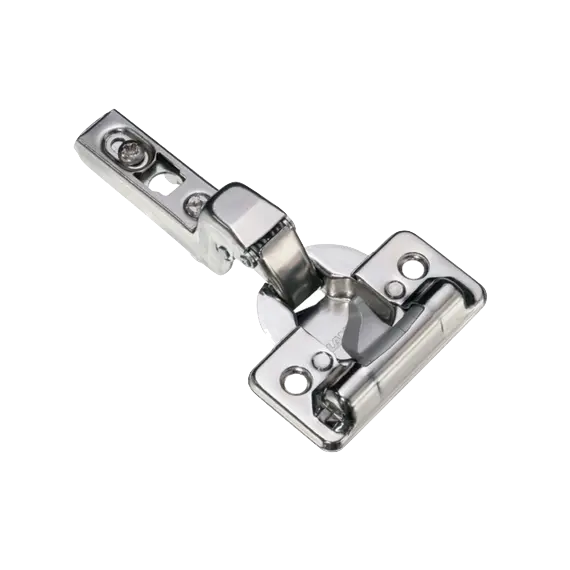

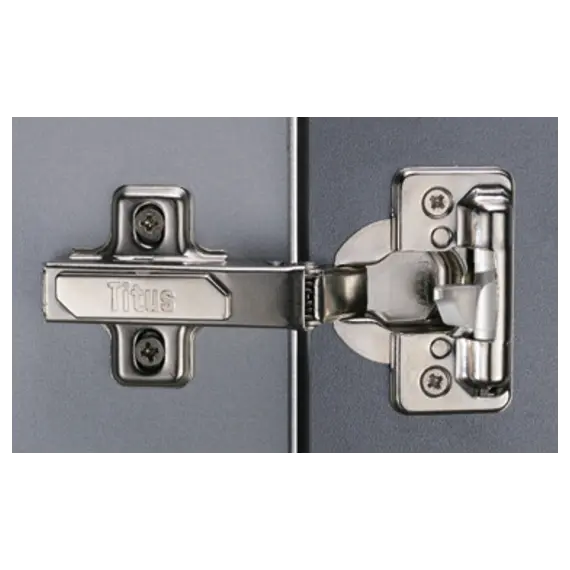

Представляем вашему вниманию качественное решение для мебели с ограниченным пространством и фасадами увеличенной толщины — мебельную петлю Titus серии S-Type-i с интегрированным доводчиком и фиксированным углом открывания 90 градусов. Модель с артикулом 954-0E05-050-ST имеет параметры 110/45/15 мм, где ключевыми особенностями являются нестандартное межосевое расстояние 45 мм и увеличенный вклад 15 мм.
Данная петля создана для ситуаций, где требуется ограничить вылет фасада до 90° при нестандартной геометрии установки и работе с фасадами увеличенной толщины. Межосевое расстояние 45 мм позволяет решать специфические конструкторские задачи в мебельных модулях, где стандартные размеры (48 мм) не подходят. Вклад 15 мм оптимален для фасадов толщиной 18-24 мм, обеспечивая правильные технологические зазоры. Надежная серия S-Type-i с технологией i3 гарантирует плавное и бесшумное закрывание.
Преимущества:
- Фиксированный угол 90°: Ограничение открывания строго до 90 градусов идеально подходит для узких проходов, встроенной мебели в нишах, а также для предотвращения ударов ручек о соседние стены или мебель.
- Нестандартное межосевое расстояние 45 мм: Позволяет решать специфические конструкторские задачи и обеспечивает корректную геометрию открывания в мебельных модулях, где стандартные размеры (48 мм) не подходят.
- Вклад 15 мм: Оптимальное решение для фасадов средней и увеличенной толщины (18-24 мм). Обеспечивает необходимые технологические зазоры и правильную геометрию открывания.
- Интегрированный доводчик i3: Фирменная технология Titus обеспечивает супер-плавное и бесшумное закрывание фасада, повышая комфорт использования мебели и продлевая срок службы фурнитуры за счет отсутствия ударных нагрузок.
- Надежность бренда: Titus является мировым лидером в производстве мебельной фурнитуры, гарантирующим высочайшее качество материалов, точность изготовления и долговечность изделий.
- Трехмерная регулировка: Возможность точной настройки положения фасада по вертикали, горизонтали и глубине после установки позволяет идеально выровнять дверцы.
- Система легкого монтажа: Удобная клип-система позволяет быстро навешивать и снимать фасад без использования инструмента.
Сфера применения:
Благодаря нестандартному межосевому расстоянию, увеличенному вкладу и фиксированному углу, данная петля рекомендуется для специализированных мебельных проектов:
- Встроенная мебель в нишах: Конструкции с нестандартной геометрией и фасадами увеличенной толщины (18-24 мм), требующие ограничения угла открывания до 90°.
- Кухонные гарнитуры: Навесные и напольные шкафы с фасадами толщиной 18-24 мм в ограниченном пространстве, требующие нестандартного межосевого расстояния.
- Мебель для узких коридоров и прихожих: Где важен каждый сантиметр пространства, а фасады имеют увеличенную толщину.
- Мебель со специфической геометрией: Модули, где стандартное межосевое расстояние 48 мм не подходит из-за особенностей конструкции.
- Офисная мебель: Шкафы и тумбы с фасадами увеличенной толщины в компактных офисных пространствах.
- Торговая и выставочная мебель: Витрины и стенды с нестандартными требованиями и фасадами повышенной толщины.
- Мебель в исторических стилях: Где используются фасады увеличенной толщины при ограниченном пространстве.
Условия хранения:
- Хранить изделие в заводской упаковке в сухом, отапливаемом складском помещении.
- Температурный режим хранения: от +5°C до +35°C. Относительная влажность воздуха – не более 65-70%.
- Избегать воздействия прямых солнечных лучей, агрессивных химических веществ (кислоты, щелочи, растворители, абразивы).
- Беречь от механических повреждений, ударов и падений – это критически важно для сохранения точной геометрии петли и работоспособности механизма доводчика i3.
- Не распаковывать заводскую упаковку до момента начала монтажа для сохранения защитного покрытия от царапин и пыли.
Рекомендации по установке:
- Проверка параметров: Перед установкой убедитесь, что угол открывания 90° соответствует реальной конфигурации вашего модуля, межосевое расстояние 45 мм учтено в проекте, а вклад 15 мм совместим с толщиной вашего фасада (рекомендуется 18-24 мм).
- Учет пространства: Убедитесь, что ограничение угла до 90° не создаст неудобств при использовании мебели и обеспечит достаточный доступ к содержимому.
- Точная разметка: Нестандартное межосевое расстояние 45 мм требует особой точности при разметке положения ответной планки на корпусе и чашки на фасаде. Используйте качественные измерительные инструменты и шаблоны.

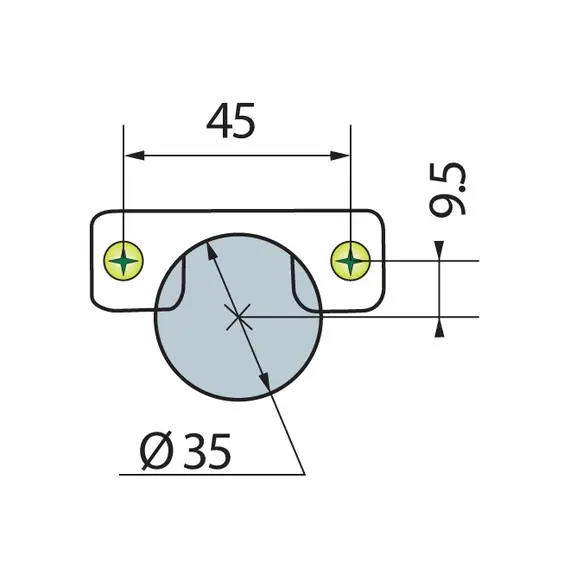

- Сверление под чашку: Высверлите глухое отверстие под чашку петли диаметром 35 мм, используя сверло Форстнера. Сверление производите на низких оборотах, строго перпендикулярно плоскости фасада. Глубина сверления должна точно соответствовать высоте чашки (обычно 12-13 мм).
- Крепление петли на фасад: Установите петлю в подготовленное отверстие и зафиксируйте ее с помощью двух саморезов через монтажные ушки. Для фасадов толщиной 18-24 мм используйте саморезы 3,5×15 мм или 3,5×16 мм.

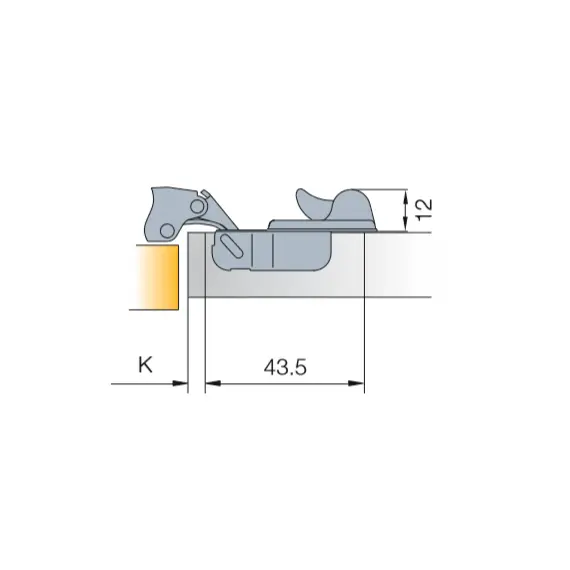

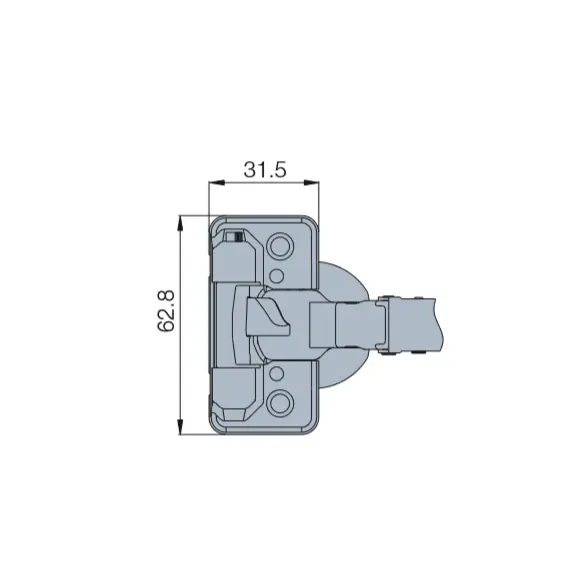

- Монтаж ответной планки: Установите ответную планку на корпус мебели, строго соблюдая размеры присадки, указанные в инструкции для межосевого расстояния 45 мм. Используйте качественный крепеж, соответствующий материалу корпуса.
- Навешивание и проверка: Навесьте фасад на петлю, защелкнув механизм. Аккуратно проверьте ход фасада на всем протяжении открывания до 90°. Он не должен задевать корпус.

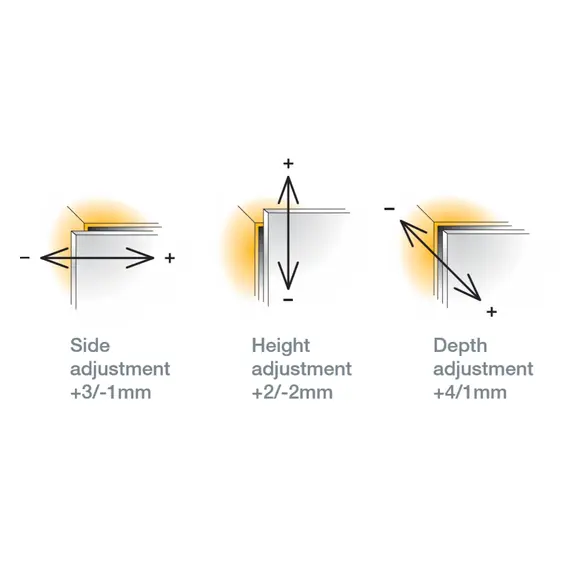

- Регулировка: Выполните трехмерную регулировку положения фасада для достижения равномерных зазоров по периметру. Регулировку производите последовательно: сначала вертикаль, затем горизонталь, затем глубина прижима.

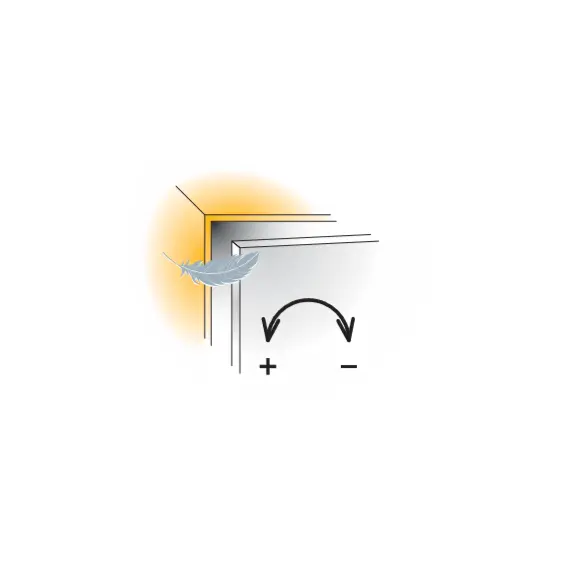

- Проверка работы доводчика: Убедитесь, что механизм доводчика i3 срабатывает корректно: фасад должен плавно притягиваться в закрытое положение без рывков и посторонних звуков. При необходимости отрегулируйте скорость закрывания.
