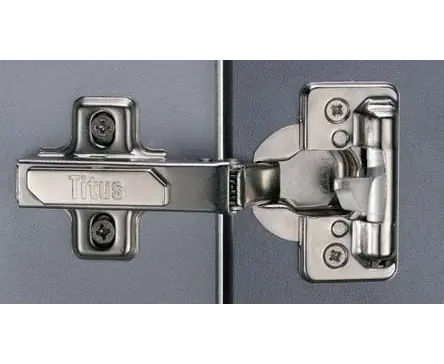

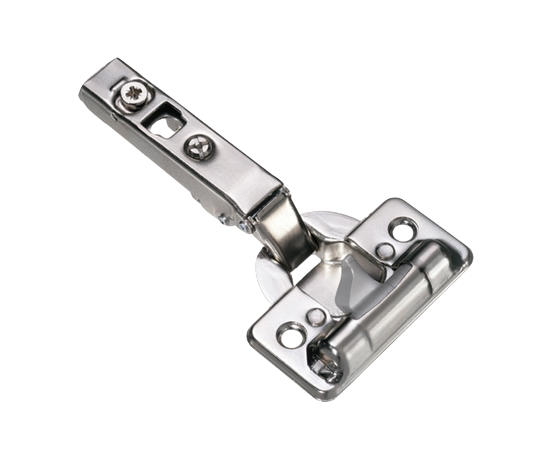

Представляем вашему вниманию надежное решение для мебели с ограниченным пространством — мебельную петлю Titus серии S-Type-i с интегрированным доводчиком и фиксированным углом открывания 90 градусов. Модель с артикулом 954-0227-050-00 имеет параметры 110/48/0 мм, где ключевыми особенностями являются стандартная конструкция S-Type, угол 90°, стандартное межосевое расстояние 48 мм и нулевой вклад.
Данная петля создана для ситуаций, где требуется ограничить вылет фасада до 90° при стандартной геометрии установки и работе с тонкими фасадами или встроенными конструкциями. Нулевой вклад позволяет устанавливать фасад с минимальным выступом относительно корпуса, создавая эффект встроенной мебели и идеально гладкой поверхности. Стандартное межосевое расстояние 48 мм обеспечивает совместимость с большинством ответных планок. Надежная серия S-Type-i с технологией i3 гарантирует плавное и бесшумное закрывание.
Преимущества:
- Фиксированный угол 90°: Ограничение открывания строго до 90 градусов идеально подходит для узких проходов, встроенной мебели в нишах, а также для предотвращения ударов ручек о соседние стены или мебель.

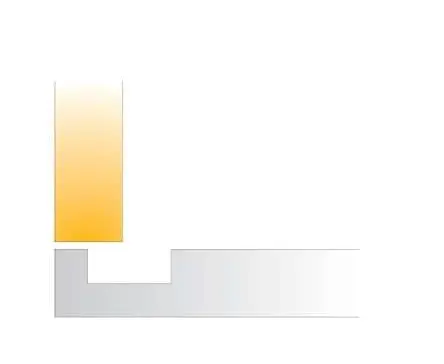

- Нулевой вклад (0 мм): Специальная геометрия петли позволяет устанавливать фасад с минимальным выступом относительно корпуса или работать с тонкими фасадами (до 16 мм), создавая эффект монолитности и минималистичный дизайн.
- Стандартное межосевое расстояние 48 мм: Унифицированный размер обеспечивает совместимость с большинством стандартных ответных планок Titus, что упрощает проектирование, сборку и замену фурнитуры.
- Интегрированный доводчик i3: Фирменная технология Titus обеспечивает супер-плавное и бесшумное закрывание фасада, повышая комфорт использования мебели и продлевая срок службы фурнитуры за счет отсутствия ударных нагрузок.
- Надежность бренда: Titus является мировым лидером в производстве мебельной фурнитуры, гарантирующим высочайшее качество материалов, точность изготовления и долговечность изделий.
- Трехмерная регулировка: Возможность точной настройки положения фасада по вертикали, горизонтали и глубине после установки позволяет идеально выровнять дверцы.
- Система легкого монтажа: Удобная клип-система позволяет быстро навешивать и снимать фасад без использования инструмента.
Сфера применения:
Благодаря фиксированному углу и нулевому вкладу, данная петля рекомендуется для широкого спектра мебельных проектов:
- Встроенная мебель в нишах: Конструкции, установленные в ограниченном пространстве, где фасад должен быть максимально заподлицо с корпусом.
- Мебель для узких коридоров и прихожих: Где каждый сантиметр пространства имеет значение, и дверца не должна блокировать проход.
- Мебель с тонкими фасадами: Шкафы и тумбы с фасадами минимальной толщины (до 16 мм), требующие ограничения угла открывания.
- Кухонные гарнитуры: Навесные и напольные шкафы с тонкими фасадами в ограниченном пространстве.
- Офисная мебель: Шкафы и тумбы в компактных офисных пространствах.
- Ниши и пеналы: Встроенные шкафы-пеналы, где важна компактность и минимальные зазоры.
- Мебель для ванных комнат: Компактные решения с ограниченным пространством.
Условия хранения:
- Хранить изделие в заводской упаковке в сухом, отапливаемом складском помещении.
- Температурный режим хранения: от +5°C до +35°C. Относительная влажность воздуха – не более 65-70%.
- Избегать воздействия прямых солнечных лучей, агрессивных химических веществ (кислоты, щелочи, растворители, абразивы).
- Беречь от механических повреждений, ударов и падений – это критически важно для сохранения точной геометрии петли и работоспособности механизма доводчика i3.
- Не распаковывать заводскую упаковку до момента начала монтажа для сохранения защитного покрытия от царапин и пыли.
Рекомендации по установке:
- Проверка параметров: Перед установкой убедитесь, что угол открывания 90° соответствует реальной конфигурации вашего модуля, а нулевой вклад совместим с толщиной вашего фасада (рекомендуется до 16 мм).
- Учет геометрии: При нулевом вкладе особенно важно правильно рассчитать положение фасада, чтобы избежать трения о корпус при открывании.

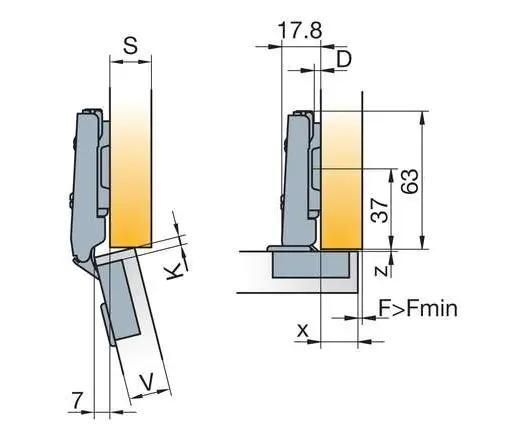

- Точная разметка: Выполните стандартную разметку под накладную петлю с межосевым расстоянием 48 мм. Расстояние от края фасада до центра чашки (параметр K) должно быть тщательно выверено (обычно 3-6 мм).
- Сверление под чашку: Высверлите глухое отверстие под чашку петли диаметром 35 мм, используя сверло Форстнера. При работе с тонкими фасадами (до 16 мм) будьте особенно осторожны с глубиной сверления (обычно 12-13 мм), чтобы не повредить лицевую поверхность.
- Крепление петли на фасад: Установите петлю в подготовленное отверстие и зафиксируйте ее с помощью двух саморезов через монтажные ушки. Для тонких фасадов используйте саморезы соответствующей длины (рекомендуется 3,5×12 мм или 3,5×15 мм).
- Монтаж ответной планки: Установите ответную планку на корпус мебели, строго соблюдая размеры присадки. Используйте качественный крепеж, соответствующий материалу корпуса.
- Навешивание и проверка: Навесьте фасад на петлю, защелкнув механизм. Аккуратно проверьте ход фасада на всем протяжении открывания до 90°. Из-за нулевого вклада убедитесь, что фасад не задевает корпус.
- Регулировка: Выполните трехмерную регулировку положения фасада для достижения равномерных зазоров по периметру. Регулировку производите последовательно: сначала вертикаль, затем горизонталь, затем глубина прижима.
- Проверка работы доводчика: Убедитесь, что механизм доводчика i3 срабатывает корректно: фасад должен плавно притягиваться в закрытое положение без рывков и посторонних звуков. При необходимости отрегулируйте скорость закрывания.
