Обзор мебельных петель GTV

Мебельные петли — это инженерные системы, где каждое решение влияет на срок службы фасада. В сегменте массового производства петли GTV серий Prestige и ECHC задают стандарты. Они работают без пружин, используют принцип доводки за счет гидравлического механизма.

Как устроена технология доводчика

Все петли GTV без пружин. Вместо них — гидравлический демпфер, контролирующий движение фасада. При открывании механизм аккумулирует энергию, при закрывании — плавно высвобождает ее, что исключает резкие удары, снижает нагрузку на крепления. В сериях Prestige и ECHC ресурс механизма рассчитан на 80 000 циклов (тест EN 15570:2008).

Серия Prestige — эталон для вкладного монтажа

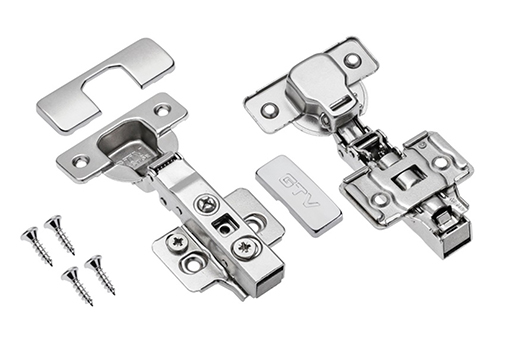

Prestige (арт. ZM-ECHC07BEO) — вкладные петли для корпусов с перекрытием фасада. Технические особенности:

• Ø35 мм чашка — для стандартных сверл;
• Clip-on монтаж — фасад снимается без откручивания шурупов;
• 3D регулировки — (глубина/высота/выравнивание) для точной подгонки;
• Материал — сталь с никелевым покрытием, защита от коррозии;
• Где применять — кухни, гардеробы, шкафы с распашными дверцами толщиной 16-22 мм.

Серия ECHC — рабочие накладные/полунакладные решения

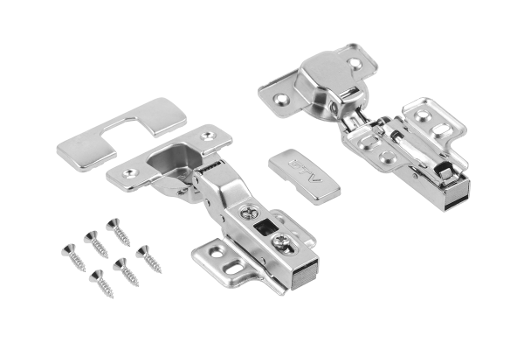

Линейка ECHC (арт. ZM-ECHC09BEO) адаптирована для корпусов без перекрытия. Ее главные отличия от Prestige:

• Накладной тип — крепление через ответную планку;
• Угол открывания 102° — против стандартных 90–95°;
• Самозакрывание — доводчик срабатывает с 45°;
• H-0 планка — для монтажа вровень с боковиной.
• Где применять — модульная мебель, тумбы с боковыми зазорами, тонкие фасады (МДФ 16–18 мм).

Также GTV предлагает специализированные аксессуары. Например, дополнительно можно приобрести ограничитель угла открывания, который фиксирует дверцу в положении 86° и предотвращает ее столкновение со стеной или соседним фасадом. Или универсальный шаблон ZM-TEMPLATE-ZAW, который помогает в точной разметке под сверление чашек для петель серии Prestige.

Как выбрать петлю под задачу:

• Вкладные петли (Prestige) — если фасад полностью перекрывает торец корпуса.
• Накладные (ECHC) — когда торец виден, нужен зазор между дверцей и боковиной.
• Петли с GTV доводчиком — для кухонь, офисов, мест с частым доступом.
• Без доводчика — подходит для легких декоративных фасадов.

При этом ошибки, допущенные в процессе монтажа могут серьезно снизить ресурс петель GTV. Установка на фасады толще 22 мм вызывает критическую нагрузку, смещающую ось вращения и деформирующую механизм. Игнорирование 3D-регулировок после крепления приводит к перекосам, ускоряющим износ подвижных частей. Отказ от использования системы clip-on при демонтаже фасада повреждает резьбу крепежа, так как принудительное снятие без отсоединения плеча создает недопустимую механическую нагрузку на соединения.

Петли GTV серий Prestige и ECHC проектируют под реальные нагрузки. Их механика выдерживает до 220 срабатываний в день 10 лет подряд. Выбирайте вкладные петли для скрытых корпусов, накладные — для модульных систем. Используйте ограничители угла и шаблоны для монтажа, чтобы снизить вероятность поломки даже при интенсивной эксплуатации.
